Новая версия "Таблетки" на мидбасе SEAS H1152

Это версия микромонитора, скорректированная под мидбас SEAS H1152.

     Мой любимый динамик SEAS H149 больше не выпускается и поэтому микромонитор на этом динамике никто уже не повторит.
     Все хорошее когда-нибудь кончается... Но я решил сделать версию этой системы на головке, которая выпускается взамен Н149.
     Это головка серии Prestige H1152 , которая обладает сходными, но чуть худшими параметрами и другой корзиной. На ней сделаны АС Proac Tablette 8 и Penaudio Rebel.
     ВЧ головка Morel MDT30s имеет фланец меньшего размера (94мм), чем стандартные твитеры, что делает его более удобным для крошечной АС.
     Корпус для этой АС был сделан без моего участия, поэтому он немного не такой, как хотелось бы.
     Во-первых, он слегка большего объема - "грязный" объем составляет почти 5 литров, чистый - 4.5литра, а хотелось бы литра 3.
     Во-вторых, пищалка стоит на одинаковом расстоянии от верха и одного из боков, а хотелось бы, чтобы расстояния до всех трех граней (боковых и верхней) - отличались.
     Но это не очень страшные огрехи. Их можно исправить, слегка уменьшив ширину и глубину АС.
     Размеры корпуса в шпоне: 246(высота), 171(ширина) и 221(глубина). Толщины стенок 20мм.
     Труба имеет длину 65мм и диаметры 32мм (у горловины) и 30мм (у конца, который смотрит внутрь корпуса).
     Координаты головок на передней панели: - твитер: по 70мм от верха и бока; - мидбас: 80мм от низа на оси симметрии.

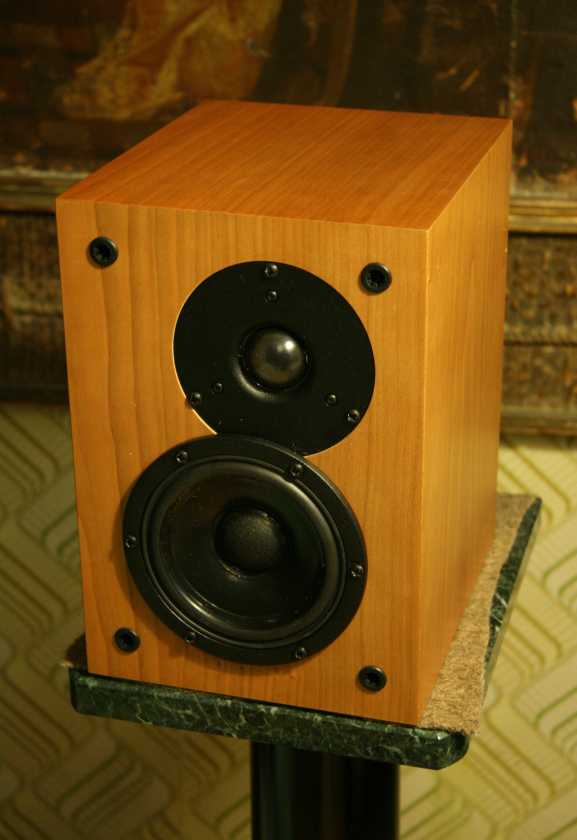

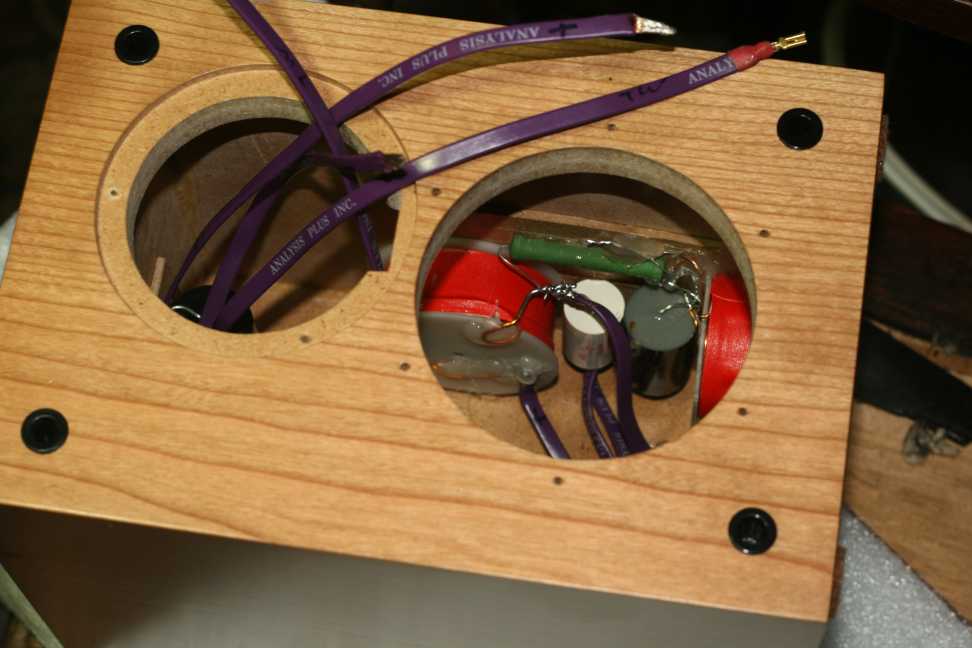

     Вот фото корпуса АС спереди:

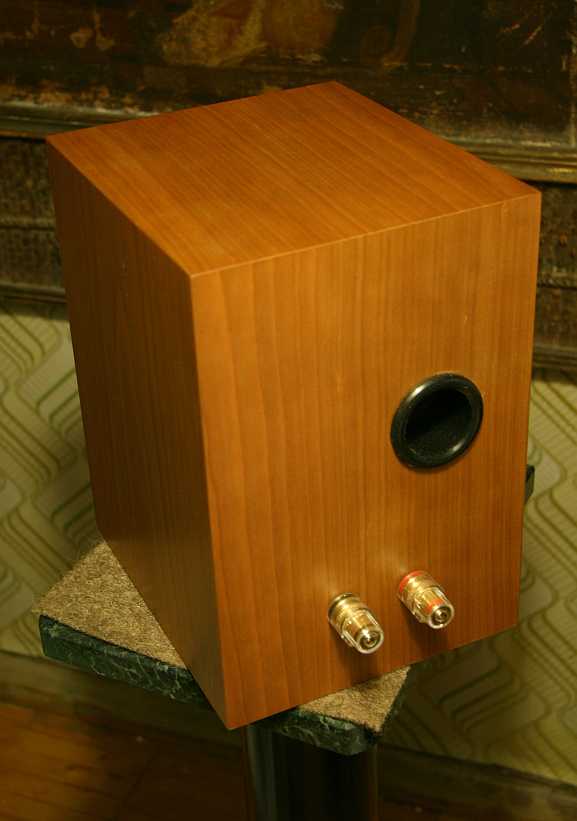

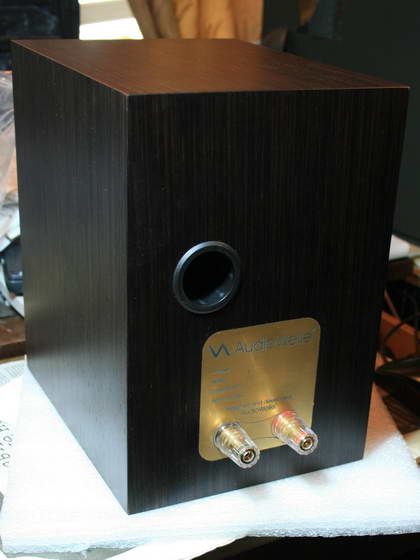

     И сзади:




     Как и в прототипе, твитер утоплен в переднюю панель заподлицо. Мидбас "надвинут" на пищалку. Это хорошее решение со многих сторон:
     - неполностью, но выравниваются акустические оси обоих динамиков,
     - не нужно утапливать сложный профиль фланца мидбасовой головки,
     - сближаются центры излучения, что улучшает характеристики направленности,
     - уменьшается потребный размер передней панели АС.
     В качестве порта ФИ использована стандартная труба BR 6.8 Visaton.
     Корпус имеет простую конструкцию, что позволяет его легко повторить.

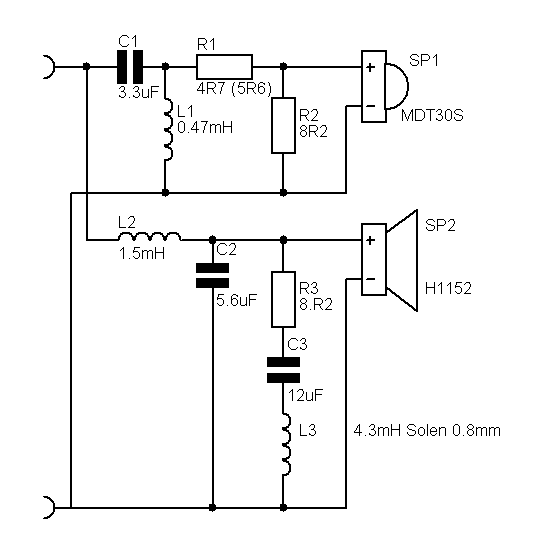

     А вот схема кросовера:




     В кросовере использовались конденсаторы Мундорф Mcap и катушки:
     - L1 L100 Мундорф;
     - L2 L140 Мундорф;
     - L3 Solen 0.8мм;
     C3 -Jantzen Cross Cap.
     В дальнейшем использовались все детали Мундорф: С3 - 10мкФ, а L3 L71 (провод 0.7мм) номиналом 4.7мГн.
     Возможно применение более дорогих деталей, например С1 - Мундорф Суприм.
     Посмотрим на результаты измерений.

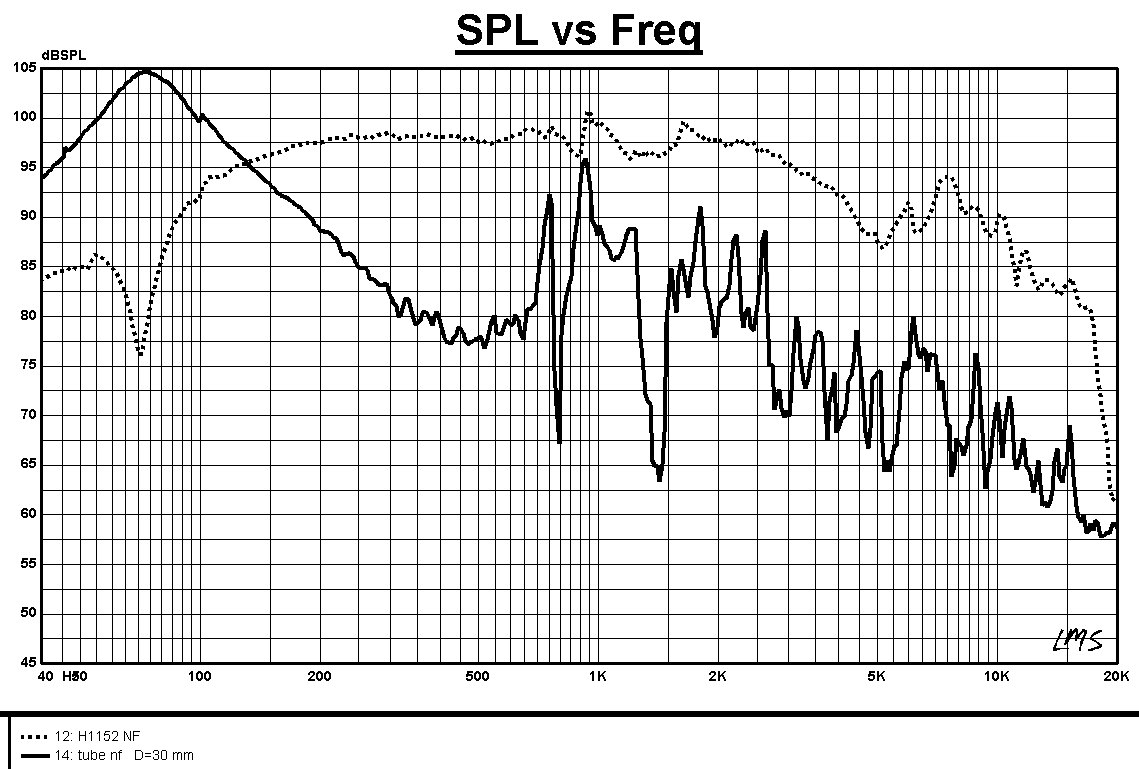

     Это графики звукового давления в ближнем поле трубы и порта ФИ:

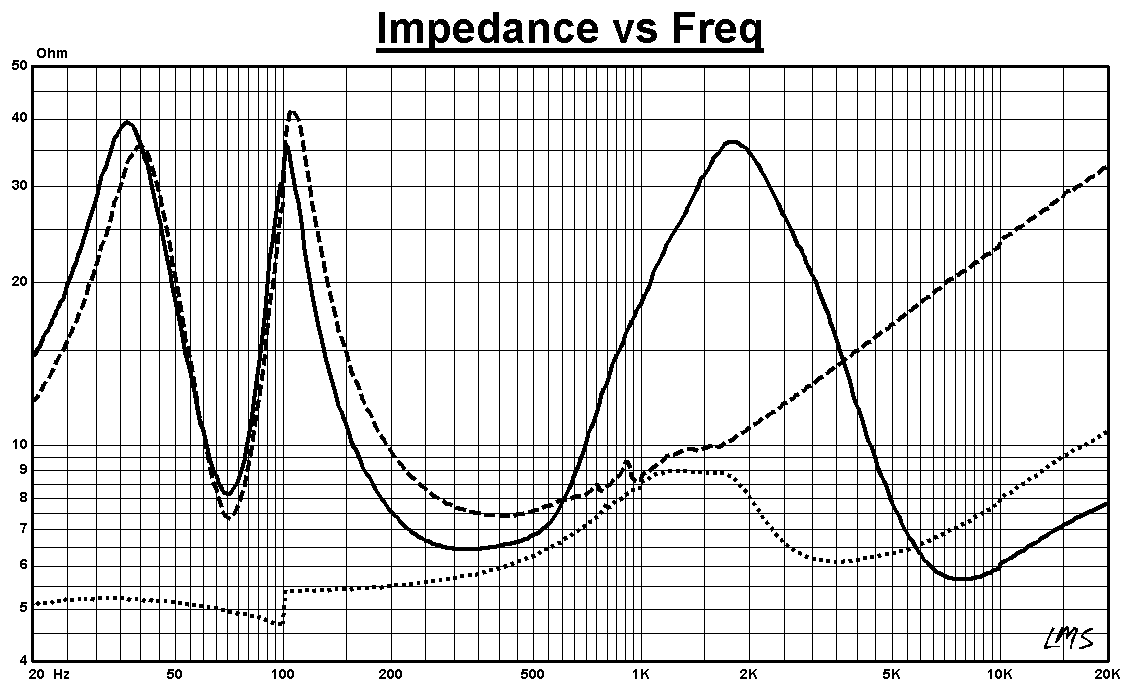

     Это графики импеданса мидбаса и готовой системы:




     Зарубка на графике импеданса мидбаса на 913Гц соответствует стоячей волне между передней и задней стенками - наболее заметный пик на импедансе и наиболее вредный для звука. Этому пику импеданса соответствует пик на АЧХ трубы в ближнем поле.
     Однако на АЧХ мидбаса в ближнем поле видно, что примерно на этой же частоте есть что-то связанное, по-видимому, с окончанием поршневого режима.
     Второй (более низкочастотный) пичок на импедансе мидбаса (752Гц) связан вертикальной стоячей волной.
     Импеданс мидбаса снимался в пустом ящике (без синтепона), а импеданс системы - со штатным заполнением синтепоном. Поэтому, стоячие волны в реальности сильно подавлены и не оказывают значительного влияния на звучание громкоговорителя.
     Видно, что частота настройки ФИ получилась в районе 70Гц.

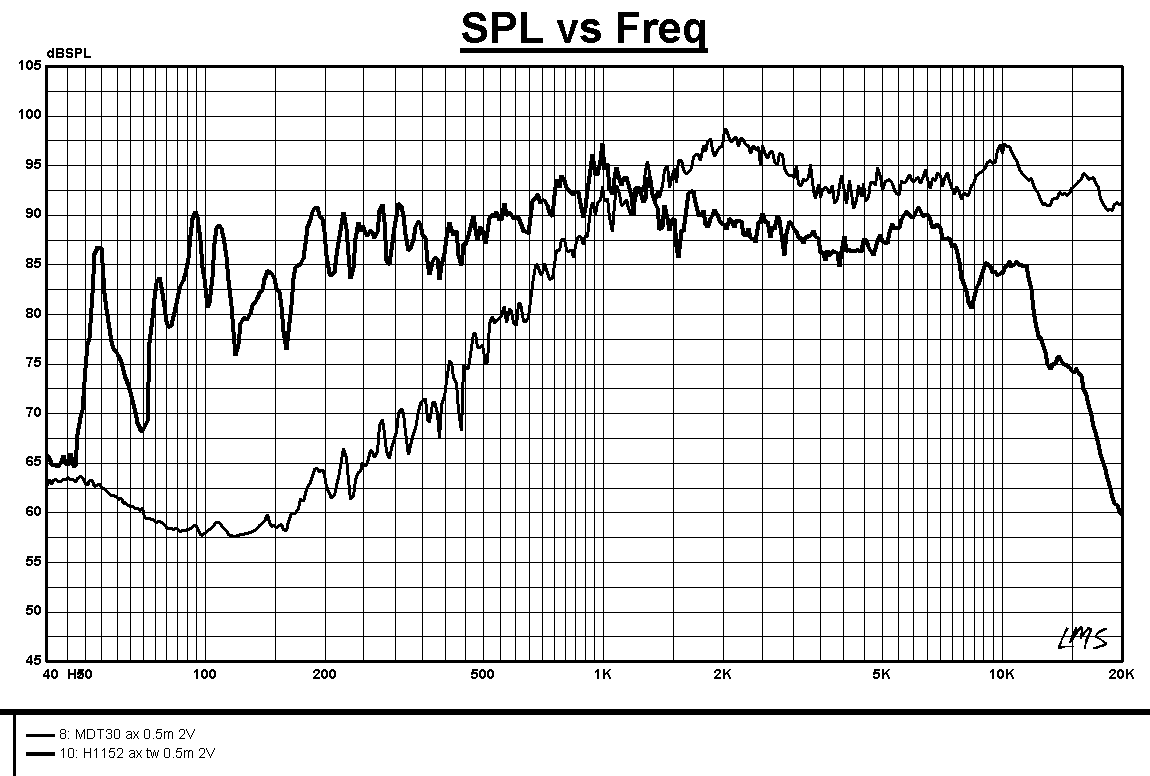

     Это несглаженные АЧХ обоих динамиков в корпусе с расстояния полметра при напряжении 2В (мидбас - толстая линия, твитер - более тонкая):

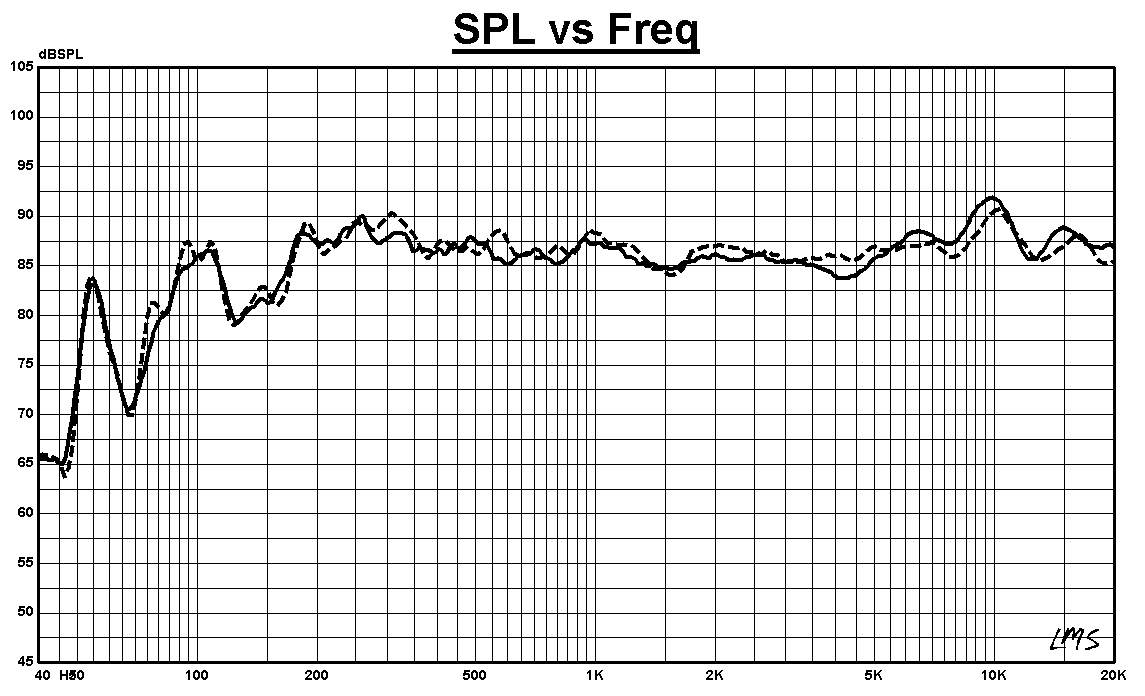

     Это сглаженная АЧХ громкоговорителя. Пунктир - синтезированная бесконечности, сплошная - с того же полметра при 2В.



     Измерения проводились в обычной жилой комнате, поэтому ниже 500Гц график говорит о свойствах комнаты, а не громкоговорителя.
     Мы видим на АЧХ мидбаса подъем в районе 1кГц. Это влияние баффла (передней панели). Для выравивания этого подъема служит контур R3C3L3.
     По ощущениям, я бы сделал резистор R1 5.6, а не 4.7Ом, как на схеме.
     Недавно сделал еще один экземпляр с корпусами немного меньшего объема.

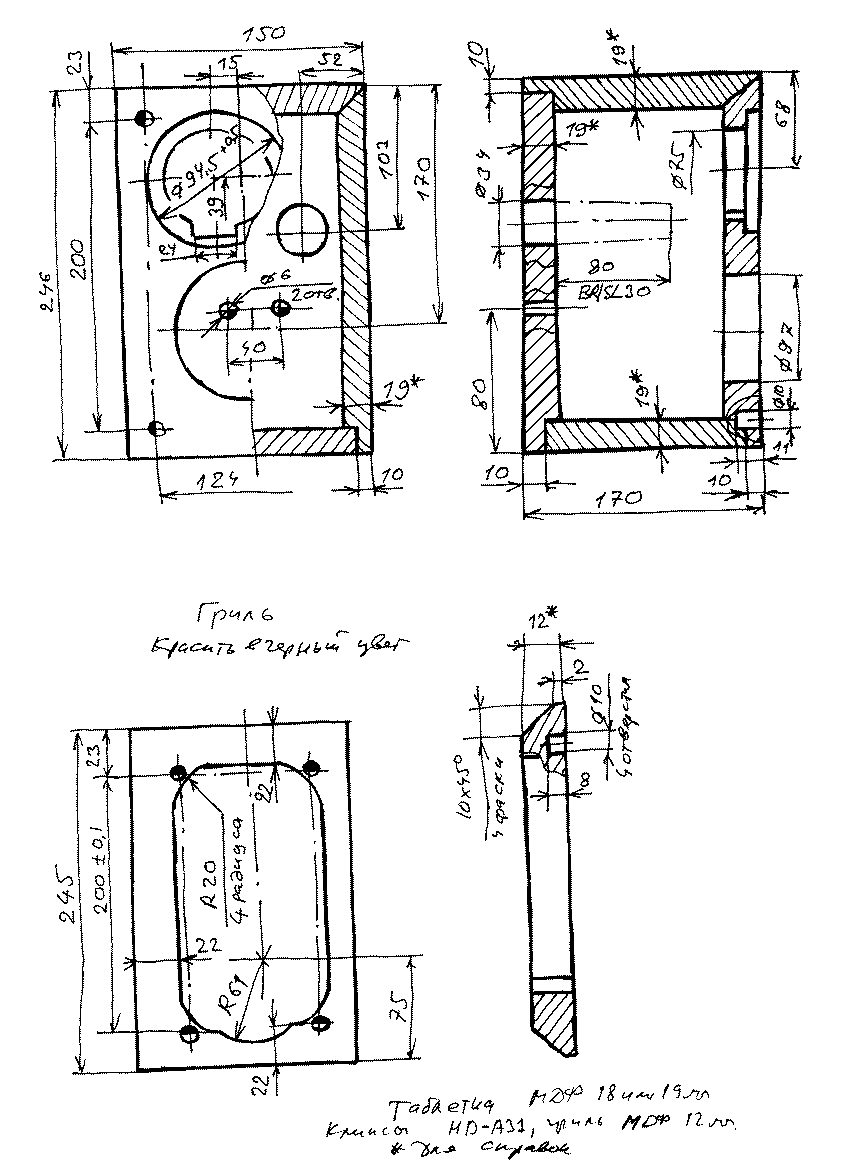

     Эскиз корпуса:

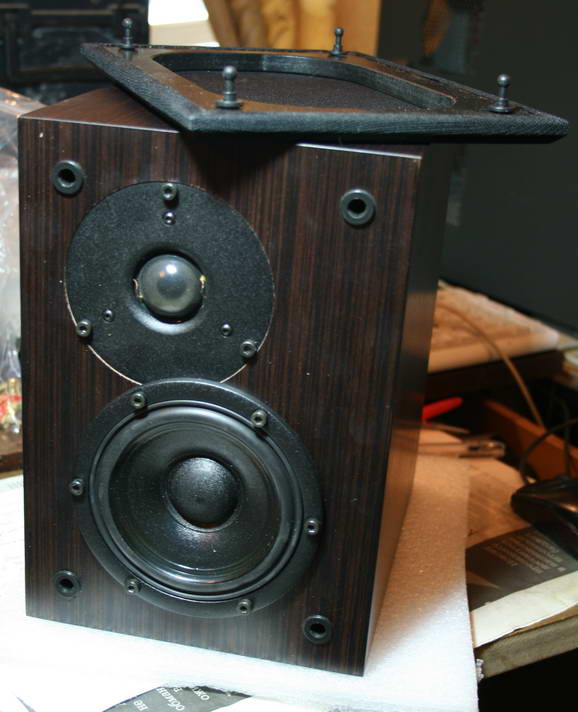

     В процессе сборки:

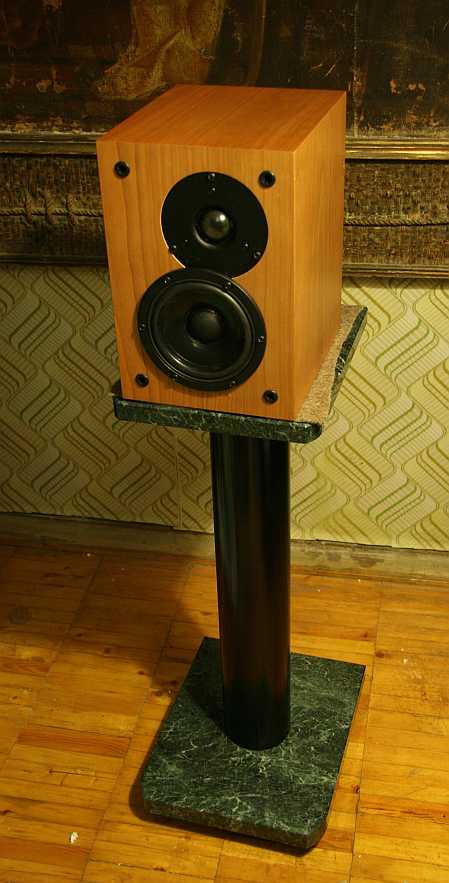

     Стойка - мраморные пластины и стальная труба.
